Изготовление печатной монтажной платы.

[*Casper*]

Опускаю в воду, накладываю, вынимаю и раскатываю. Так 2 стороны. Затем в ламинатор, чтобы прикатался и прилип получше. Для тонких работ 2 раза катаю.

[riv66]

Опускаю в воду...

Ну вот, значит точно плохой фоторезист, я так же делаю. Еще вопрос, перед тем как наклеить фоторезист фольгу просто обезжириваешь или все таки проходишь нулёвочкой?

[*Casper*]

Ну вот, значит точно плохой фоторезист

Почему? Можно и на сухую, но есть риск попадания пузырьков воздуха. Для этого и нужна вода.

Еще вопрос, перед тем как наклеить фоторезист фольгу просто обезжириваешь или все таки проходишь нулёвочкой?

Микротравление.

[riv66]

Микротравление.

Век живи-век учись.

[*Casper*]

Кстати в защиты альфы. На вытравленную под маску накладываю на сухую. Без воды вообще и без обработки - даже старый держится.
В негатив альфы - тонкие дорожки иногда ломает. Для тонкого монтажа мне нравится дюпонт. Только найти его тяжело.

Добавлено спустя 4 часа 12 минут 10 секунд:
http://www.fusionguru.ru/forum/viewtopi ... 98#p281798
Дополнил фотками и комментариями.

[Santila]

Я наклеиваю фоторезист без воды на сухую. Альфа просроченная на месяц гораздо хуже чем отчечественный ПФ-ВЩ (кажется так называется). В момент проявки очень плохо снимался фоторезист с участков для травления на плате. пришлось пальцами скатывать фоторезист. Благо то, что должно было остаться на плате не вытравленным, а то есть трассы не повредились. Теперь понял я, что если до срока годности осталось 1 месяц, то фоторезист лучше не покупать. Это при условии что за месяц вы его не израсходуете. Отечественный ПФ-ВЩ можно использовать просроченным даже на 6 месяцев.
Для обезжиривания заготовки никогда не использую абразив типа наждачной бумаги и иже с ними. Лучше использовать то, что рекламируют нам по ТВ , а именно средства для мойки унитазов. Идёте в магазин и ищите это средство. Его ещё утёнок назвали. Но! Прежде чем идти на кассу с этой химией прочитайте на бутылки его состав. Нужно именно то средство, в составе которого есть содержания соляной кислоты 5-15% или иной другой кислоты.
Наносите эту гадость на заготовку, щёткой пошоркали и водой смыли. Остатки воды можно убрать прилажыв к фольге белую бумажную столовую салфетку.
Таким способом я изготовил кучу плат.

[*Casper*]

Таким способом

Это и есть микротравление. Слабой кислотой. Я вообще чуть чуть бодяжу, чтобы был похож на жидкость (вместо густоты) состав и полоскаю плату, пока розовой не станет. Можно губкой для посуды пройтись (только чистой, а не той, что моете посуду, и посуду потом ею мыть не надо).

Я наклеиваю фоторезист без воды на сухую.

Расскажи как. Я устал от пузырьков. Потому и под водой наношу, а потом раскатываю и в ламинатор - прижарить чутку.

В момент проявки очень плохо снимался фоторезист с участков для травления на плате.

А тут я удивлен и очень сильно. Бо я пользу сейчас альфу, 14 года годности. Каково? И никаких проблем. Да, если совсем мелкое (TQFP100, например) - тяжко, но можно. Отмываю слабым раствором кальцинированной соды. Сначала помочу, чтобы набух, потом ваткой.

Вообще, альфа имеет в своей подложки некое подобие пленки. У того же дюпонта пленка разрушается, такое чуство, что еще в момент нанесения. Разница в чем:
1. С виду одинаковы.
2. Экспонирование. Дюпонт с индикатором и картинка платы прям ясная и четкая, альфа - еле заметен рисунок.
3. Проявка. Дюпонт не набухает, альфа набухает. Альфа растворяется хлопьями, дюпонт просто подкрашивает раствор.
4. Травление - нет разницы
5. Смывка едким натром. Альфа всплывает ровной платкой (пленка), дюпонт крошится.
С удовольствием бы купил еще дюпонта или на худой конец колона, да чет сложно. Там, где вроде бы колона продают, суют в итоге альфу.

[Santila]

Наклеиваю по принципу и подобию как танировку. На всю ширину отрезанного листа с одного края снимаю плёнку и пальцами придавливаю к заготовке. Потом ещё снимаю небольшой участок плёнки и также пальцами накатываю. Можно сам фоторезист держать под крутым углом к заготовке и потихоньку и не спеша накатывать. После чего через белый лист офисной бумаги форматом А4 проглажываю тёплым утюгом (30-45 градусов).
Если вдруг пузирёк не значительный оказался, то надрез ножом и прикатать (выправить пузырь). Для трасс 0,5; 0,8 мм не страшно.
Детали поверхностного монтажа не люблю.

Добавлено спустя 6 минут 20 секунд:
смываю и проявляю в каустической ссоде, но в разной консистенции. Экспонирую 13 - 14 минут. Лампа ультрафиолетовая советская марку и мощность не знаю. Через дроссель включаю, на дросселе тоже нет данных. Саму установку для засветки сам не делал. По случаю досталась.

[*Casper*]

Для трасс 0,5; 0,8 мм не страшно.

Ну это жирные трассы. А у меня они 0.3/0.1, а то и 0.1/0.1 бывают. Эти альфа уже не берет.

Детали поверхностного монтажа не люблю.

Не раскусил значит еще.

[Santila]

Такие мелкие трассы нужны только для СМД. Транзисторы в D2PAKи М/С ещё как то можно использовать, а вот кондюки и резисторы... ну их нах.
Если не забуду, то сделаю фото установки для экспонирования.

[*Casper*]

Santila, материться не надо.
СМД паять очень легко и приятно. Намного приятнее дипа. Просто нужен правильный подход. У меня больше уходит времени разложить детали по плате.

[alex57]

СМД паять очень легко и приятно. Намного приятнее дипа.

Полностью согласен. В четыре касания паяются.
А вот выпаивать посложнее, но с помощью куска бритвенного лезвия Нева - легко.

[Santila]

Я вроде как и не матерился, но если что, то простите за мой французкй.

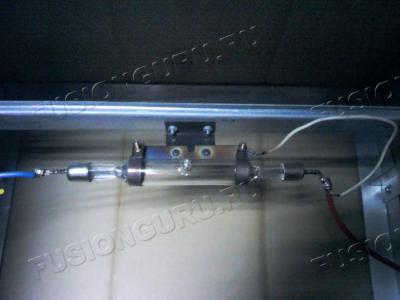

Фото лампы не очень. Времени не было на худ. экспозицию. Досталась установка по случаю.

Может и легко паять, но и обычные детали не сложнее. Только на резисторах есть маркировка а на кондюках нет. Одним словом блохи а не детали. Да и стоимость нынче не малая. Стараюсь делать из того что есть за малым исключением.

[Puwistiy]

ха! Так этож разогрев лампы ДРЛ.

[*Casper*]


Толщина платы чуть меньше толщины фоторезиста на ней. Встал вопрос что на что накатывать. Фоторезист на плату или плату на фоторезист.

*

[Santila]

Что то совсем миниатюрное хочешь сделать. Такая тонкая плата что действительно возникает вопрос что на что накатывать.

[*Casper*]

Что то совсем миниатюрное хочешь сделать.

Да не, на экране фактический размер платы. Мне надо чтобы она была гибкая.

*
*

[Puwistiy]

делай все как обычно. рука то уже привыкла.

[lilipud]

хорошая статья, много ползного расписано. спасибо автору
