Дверь (разборка, строение)
Последовательность разборки двери.
Всего фотографий 36
Последнее фото добавлено 10.05.2011 10:13
Последнее фото добавил Casper

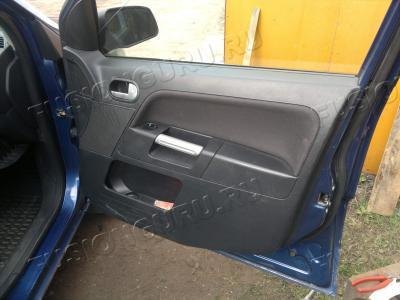

| Собственно сама дверь | |
|
|
| 10.05.2011 » 3692 » |
|

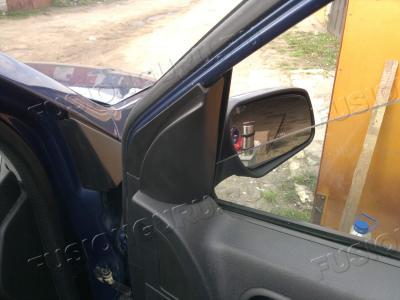

| Первой снимется крышка | |
|
|
| 10.05.2011 » 4153 » |
|

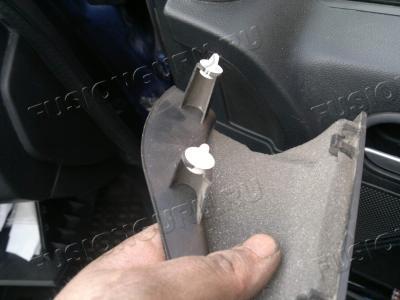

| Пистоны крышки | |
|
|
| 10.05.2011 » 4790 » |
|

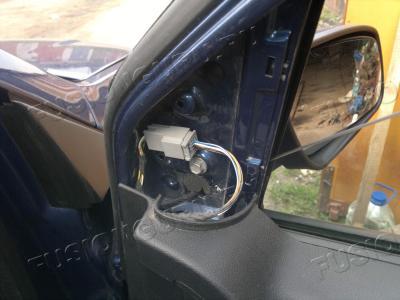

| Разъем проводки на зеркало (снимается потом, вместе со всей электрикой) | |
|
|
| 10.05.2011 » 4190 » |
|

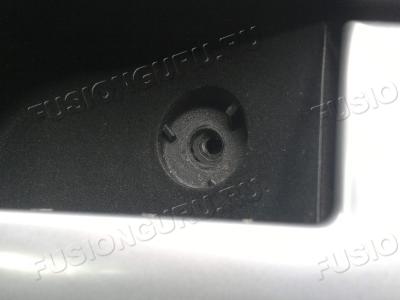

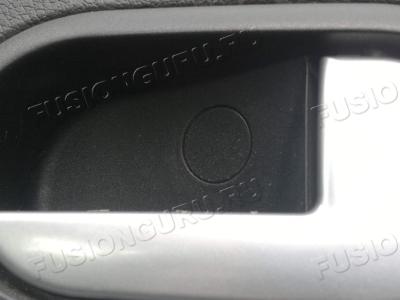

| Вынимаем заглушку, за ней должен быть саморез | |
|
|
| 10.05.2011 » 3865 » |
|
| После ремонта может и не оказаться там самореза. | |
|
|
| 10.05.2011 » 3667 » |
|

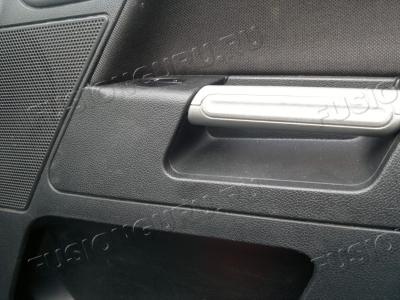

| Крышка ручки. | |
|
|
| 10.05.2011 » 3804 » |
|

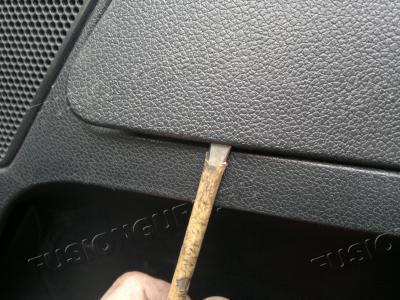

| Снимать лучше с острого угла. | |
|
|
| 10.05.2011 » 3981 » |
|
| На снятой крышке остались кнопки с проводами | |
|
|
| 10.05.2011 » 3700 » |
|

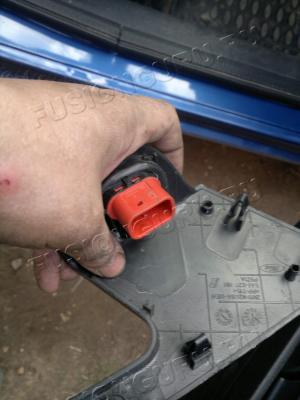

| Разъем кнопок на крышке | |
|
|
| 10.05.2011 » 3606 » |
|

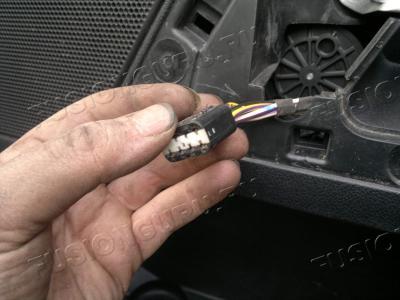

| Разъем ЭСП в двери | |
|
|
| 10.05.2011 » 3764 » |
|

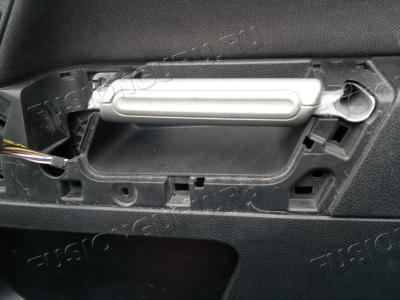

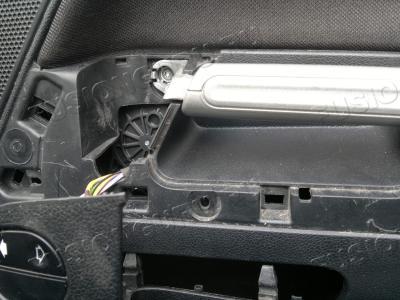

| Ручка двери не дает снять обшивку. Свинчиваем | |
|
|
| 10.05.2011 » 5434 » |
|

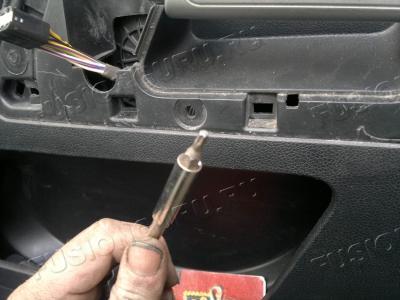

| Понадобится TORX | |
|
|
| 10.05.2011 » 5429 » |
|

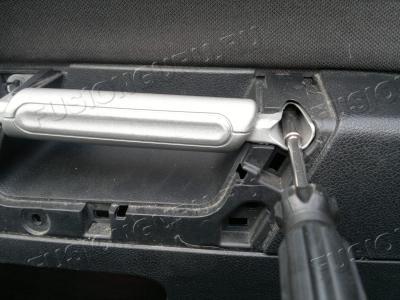

| Откручиваем ручку | |
|
|
| 10.05.2011 » 3677 » |
|

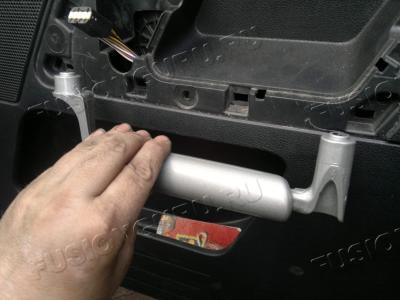

| Вытаскиваем ручку - в сторону ее | |
|
|
| 10.05.2011 » 3687 » |
|

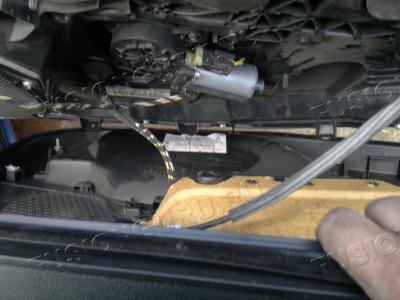

| Снятию обшивки мешают некоторые тросики | |
|
|
| 10.05.2011 » 4394 » |
|

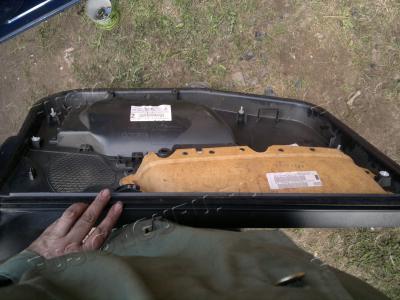

| Снятая обшивка | |
|
|
| 10.05.2011 » 4175 » |
|

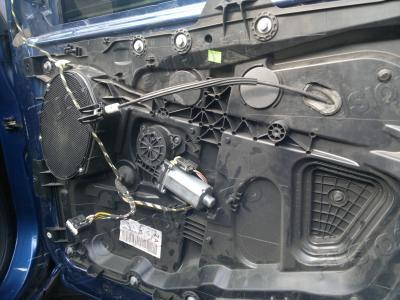

| Теперь есть доступ к внутренностям двери | |
|
|
| 10.05.2011 » 7216 » |
|

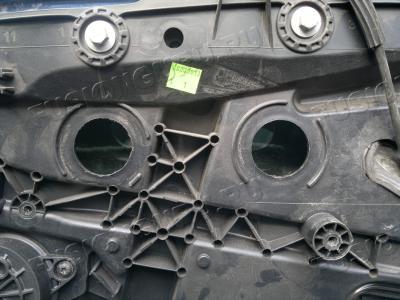

| отверстия снятия стекла | |
|
|
| 10.05.2011 » 5046 » |
|

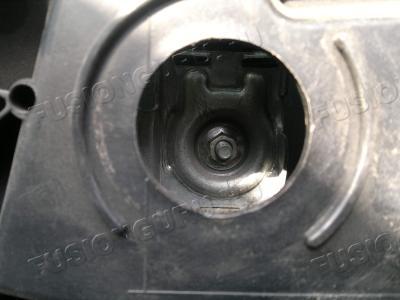

| Болт стекла | |
|
|
| 10.05.2011 » 4910 » |
|

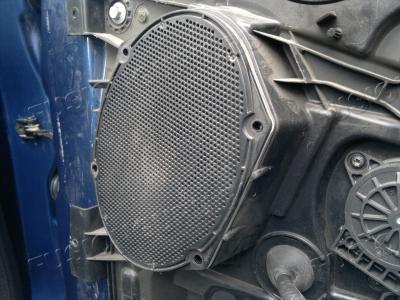

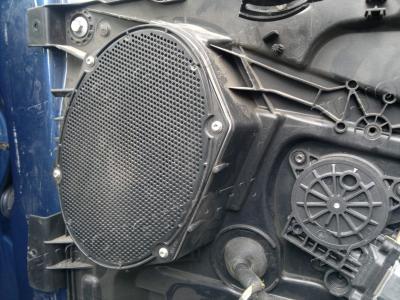

| Динамик. Держится на 4 саморезах | |
|
|
| 10.05.2011 » 3840 » |
|
| Динамик открученый | |
|
|
| 10.05.2011 » 3979 » |
|

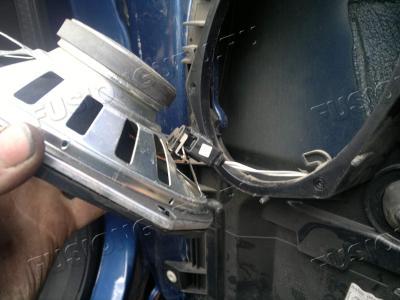

| Осторожно вытаскиваем. Там еще провод, который не нужно оторвать | |
|
|
| 10.05.2011 » 3975 » |
|

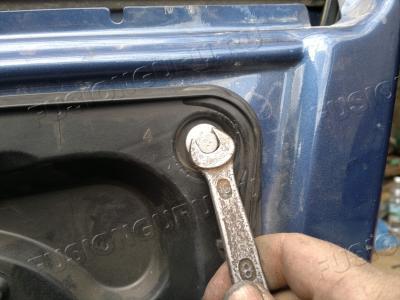

| Откручиваем 11 болтов крепления перепонки. | |
|
|
| 10.05.2011 » 4110 » |
|

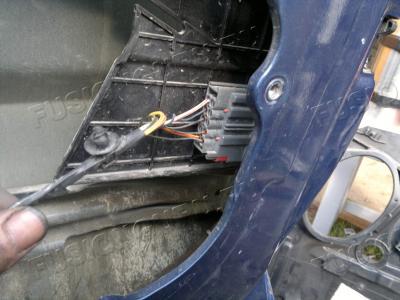

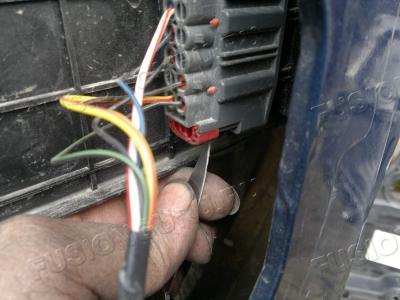

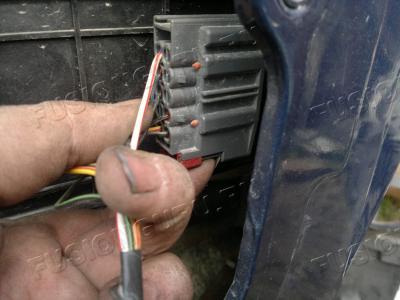

| Разъем замка и концевика | |
|
|
| 10.05.2011 » 6557 » |
|
| Сначала сдвигаем красный флажок | |
|
|
| 10.05.2011 » 6025 » |
|
| Под флажком нажимаем на защелку | |
|
|
| 10.05.2011 » 5441 » |
|

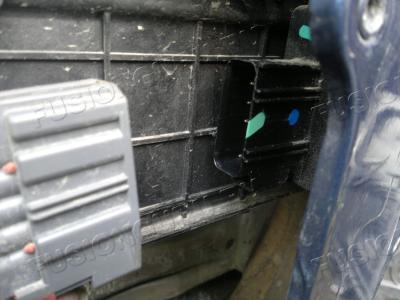

| Вытаскиваем разъем | |
|
|
| 10.05.2011 » 5125 » |
|

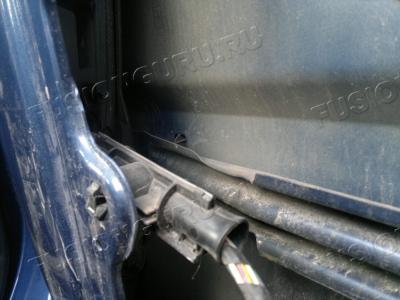

| Осталось только крепление жгута. | |
|
|
| 10.05.2011 » 4093 » |
|

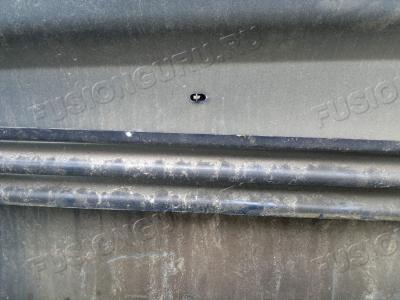

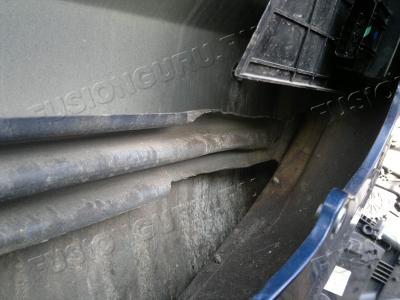

| Усилитель двери | |
|
|
| 10.05.2011 » 4124 » |
|
| Усилитель двери | |
|
|
| 10.05.2011 » 4179 » |
|

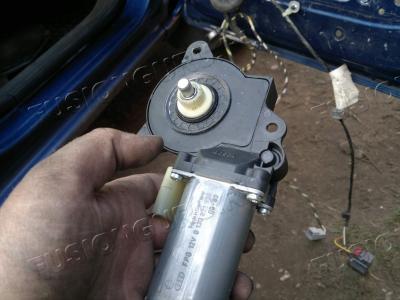

| Мотор ЭСП | |
|
|
| 10.05.2011 » 4168 » |
|
| Мотор ЭСП | |
|
|
| 10.05.2011 » 4196 » |
|

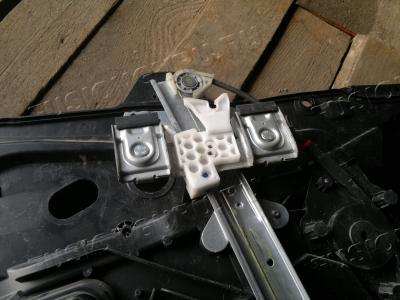

| Каретка стекла. | |
|
|
| 10.05.2011 » 5205 » |
|

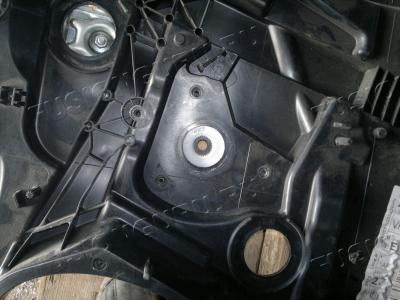

| Шестерня ЭСП | |
|
|
| 10.05.2011 » 4150 » |
|

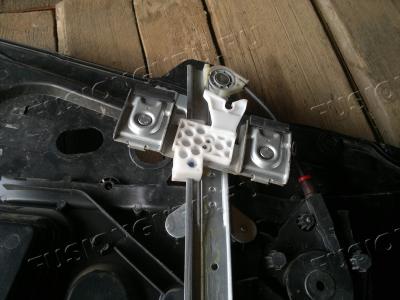

| Каретка в верхней мертвой точке | |
|
|
| 10.05.2011 » 4056 » |
|
